概述

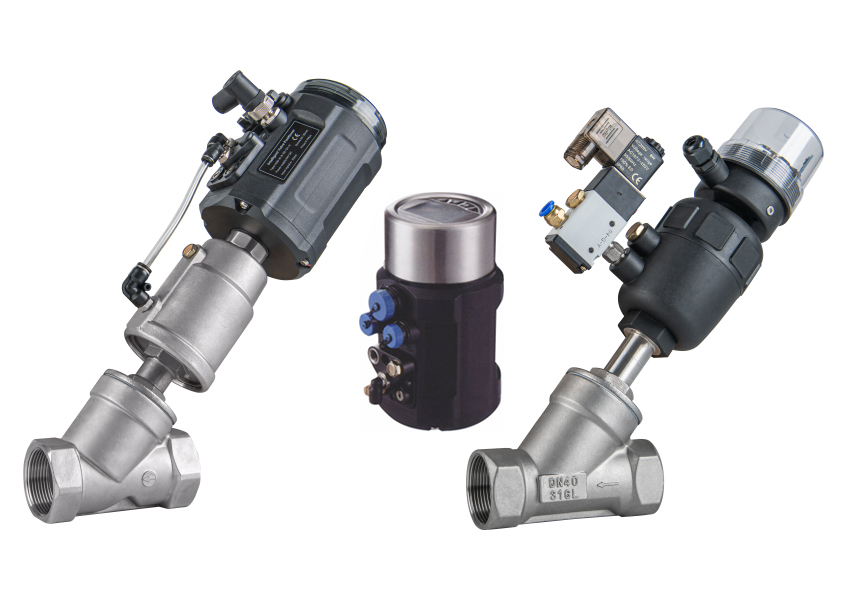

1600系列智能电气阀门定位器是专为体式气动调节阀所设计的，特别适用于角座阀和隔膜阀产品。该产品操作简便，软件功能丰富，可轻松通过液晶屏和按键面板进行操作。定位器可通过检测位移传感器信号，对阀位进行快速精确调节。
MAIN PRODUCTS
Pneumatic Angle seat valve, pneumatic diaphragm valve, pneumatic/electric control valve, pneumatic/electric ball valve, pneumatic/electric butterfly valve, cut-off valve, special type control valve,v-type,o-type ball valve and engineering supporting products.
特点
·不锈钢外壳设计 ·Stainless steel shell design
·电气防水接头 ·Electric waterproof joint
·带背光液晶显示屏 ·With backlit LCD screen
·快速简易启动 ·Quick and easy start
·丰富的附加功能 ·Rich additional functionality
技术参数
| 材料 | 聚碳酸脂 (PC) |
| 硅橡胶 (SI) | |
| 聚酰胺 (PA6-GF30) | |
| 不锈钢 (304) | |
| 电源 | 直流24V±10% |
| 信号输入 | 0/4-20mA或0-5/10V |
| 设定信号输入阻抗 | 0/4-20mA信号时240Ω, 0-5/10V信号时21KΩ |
| 压缩空气要求 | 中性气体，符合DIN ISO8573-1 要求 |
| 颗粒度要求 | Class 5(<40um particle size) |
| 颗粒密度要求 | Class 5(<10mg/m³) |
| 凝点要求 | Class 3(<-20°C) |
| 油脂浓度要求 | Class 5(<25mg/m³) |
| 环境温度 | 0-55°C |
| 电气快速接头 | 1/4英寸插入式软管接头（内径Φ6mm） |
| M12三针B标准（电缆直径Φ4-6mm） | |
| M12四针D标准（电缆直径Φ4-6mm） | |
| M12五针A标准（电缆直径Φ4-6mm） | |
| 气源压力 | 3-7 bar，具体值视执行机构而定 |
| 气体翰出流量 | 18L/min，55L/min（仅单作用） |
| 阀门行程控制范围 | 直行程5-50mm角行程90° |
| 安装方式 | 倾向于安装在执行器顶端，通过M26螺纹和执行器连接 |
| 防护等级 | LP65 |
| 功耗 | <5W |
1600系列智能电气阀门定位器是一款基于微处理器的阀门开度调节器。阀门开度可通过外部输入信号设定。
定位器运用自动控制算法和PWM控制技术，快速而准确地实现阀门的开度调节，从而来控制流体管路的流量。
1600 series intelligent electrical valve positioner is a microprocessor based valve opening regulator .Valve opening can be set by external input signal The positioner USES automatic control algorithm and PWM control technology to quickly and accurately realize the valve opening adjustment,so as to control the flow of the fluid pipeline.
注：该产品可在密封空间中使用，并实现进程自动控制，它具有传输特性，安全位置，紧闭等多种辅助功能，同它容易安装，操作和维护，并且故障率低。
