概述

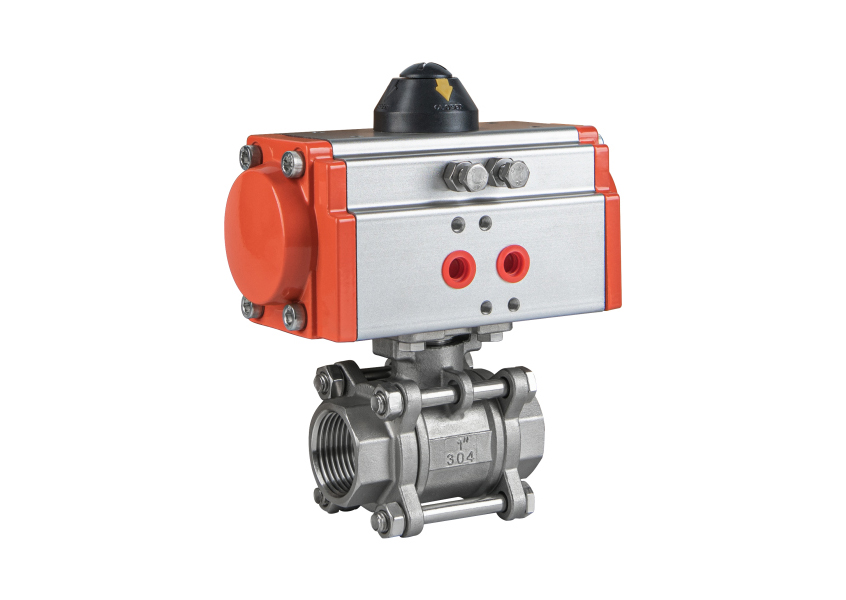

气动球阀是球阀配上气动执行器，气动 执行器的执行速度相对较快，快的开关速度0.05秒/次，所 以通常也叫气动快速切断球阀。气动球阀通常配置各种附件， 比如电磁阀、气源处理三联件、限位开关、定位器、控制箱 等，以实现就地控制和远距离集中控制，在控制室里就可以 控制阀门的开关，不需要跑到现场或者高空和危险地带来手 动控制，在很大程度上节约了人力资源以及时间和可靠性。
配套球阀阀体主要设计要求
1、设计制造按GB12237-89的规定
2、结构长度按企业标准规定
3、连接尺寸： BSPT SW BW
4、试验与检验按GB/T9092-1999的规定
技术参数
| 公称 通径 |
三片式 | 二片式 | Hl | |||||||||
| 内螺纹 | 对焊式 | 承插焊 | 内螺纹 | |||||||||
| G | d | L | BW | d | L | SW | d | L | d | L | ||
| DN15 | 1/2" | 15 | 70 | 24 | 15 | 72 | 22.5 | 15 | 68 | 15 | 62 | 145 |
| DK20 | 3/4" | 20 | 78 | 28 | 20 | 81 | 28.5 | 20 | 82 | 20 | 72 | 160 |
| DN25 | 1" | 25 | 86 | 34 | 25 | 91 | 34.5 | 25 | 91 | 25 | 85 | 180 |
| DN32 | 1¼" | 32 | 105 | 41 | 32 | 103 | 43 | 32 | 108 | 32 | 100 | 195 |
| DN40 | 1½" | 38 | 113 | 49 | 38 | 120 | 49 | 38 | 129 | 38 | 107 | 205 |
| DN50 | 2" | 50 | 132 | 62 | 50 | 139 | 61 | 50 | 148 | 50 | 120 | 225 |
| DN65 | 2½" | 64 | 186 | 78 | 64 | 193 | 77 | 64 | 186 | 64 | 160 | 275 |
| DN80 | 3" | 78 | 206 | 94 | 78 | 220 | 90 | 78 | 206 | 78 | 178 | 295 |
| DN100 | 4" | 98 | 240 | 124 | 98 | 270 | 115 | 98 | 240 | 98 | 216 | 340 |
